スライド操作 の続き

前回スライド操作にクリック感が欲しい件を書きましたが、その他スライドスイッチ及びスライドボリューム製品を幾つか探してみました。



はじめに、前回のaitendoの12接点の物については、

f:id:har_amc:20170217102528j:plain

 「力行5、惰行1、制動5、非常ブレーキ1」若しくは、

 「力行4、惰行1、制動6、非常ブレーキ1」と言った感じにすれば、何とか使えそうですね。







以下は、今まで探し当てた物



・マルツパーツ

 スライドスイッチ7接点の物。これは、購入して見ましたが、結構大きいです。



f:id:har_amc:20170217102642j:plain

ただの箱で使う場合、「NC、ENT、0、2、4、6、8」とすると、上段(偶数列)を使うことになるので、下段(奇数列)をファンクション操作に割り当て出来ますね。







・AliExpressで探したのがこれら

 スライドスイッチ7接点、マルツの物とはピンアサイン違いでサイズはマルツに近いのではと見ています。単独回路が一つ有りますが、NCにするのでマルツと同じに使えます。



スライドボリューム(45mm)

 ALPS製でLEDの付いた物、11ポジション

 韓国製でLEDの付いた物、11ポジション

スライドボリューム(60mm)

 ALPS製でLED無し、19ポジション



回路的には、これ等(スライドボリューム)を使う方が良さそうですね。LEDはいらない様な・・・。



やはり、あまり需要が無いのでしょうか?選定に難儀しますね。



少々出遅れ気味の、D101(DCS50K)のACアダプタ

まとめ記事が出た後ですが、少々謎めいた感じになって来ているので、サンプル数を稼ぐ為、自分の持ち物はどうなんだ?との事で、確認してみる事に。

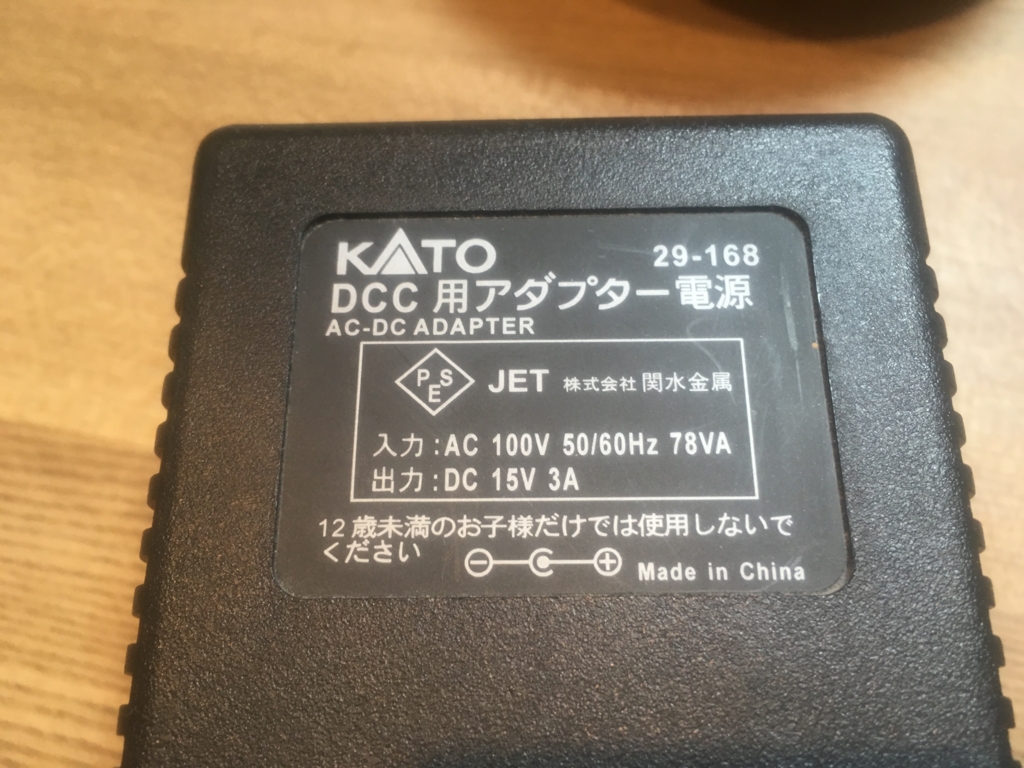

うちのアダプターは、フジガヤさんと同じ29-168」です。

f:id:har_amc:20170214203032j:plain

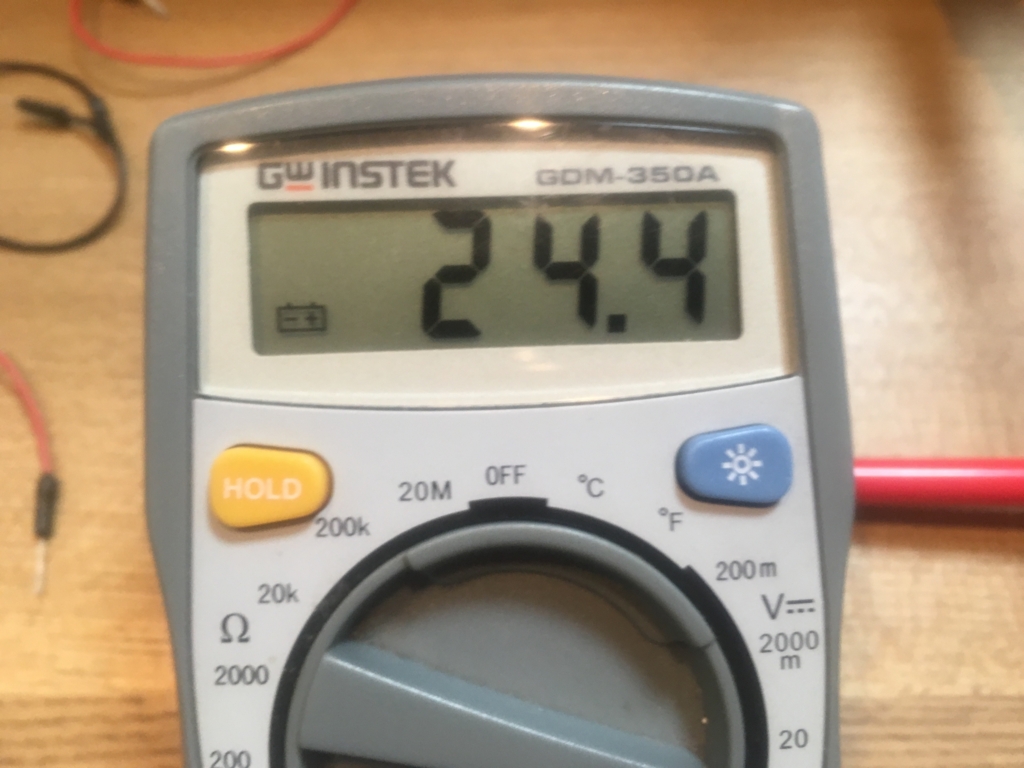

とりあえず、テストリードをあてると・・・、何で?

f:id:har_amc:20170214203123j:plain

とりあえずバッテリー表示が出ているので、006Pを買いに走って電池交換しました。

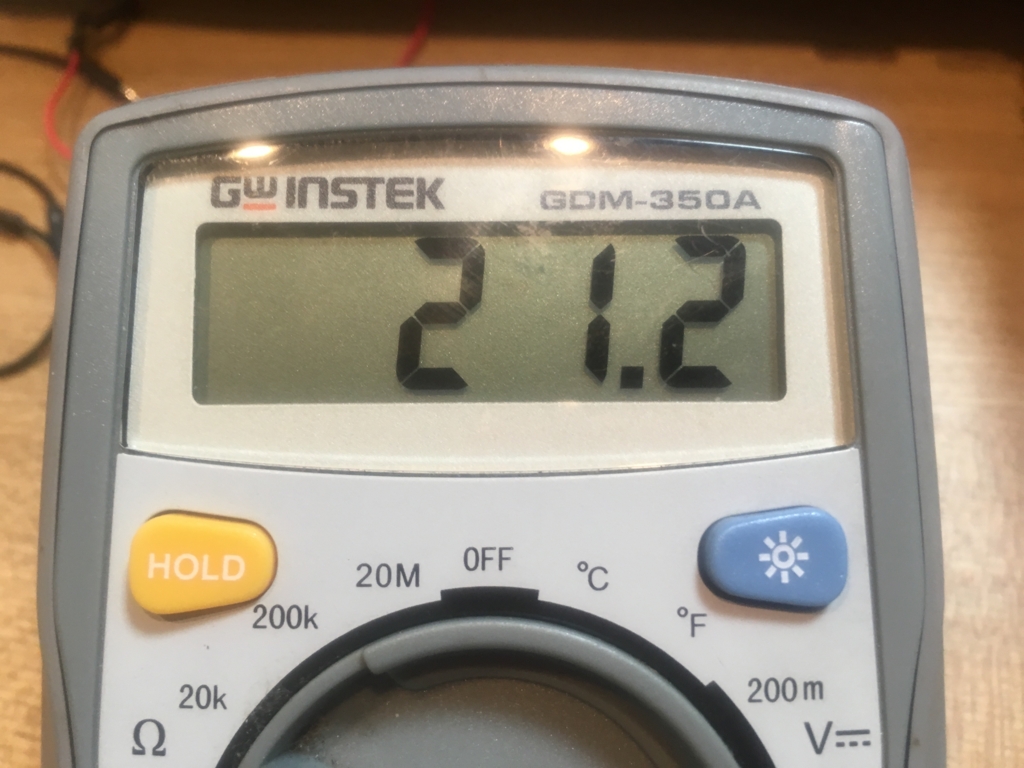

交換後は、フジガヤさんと同程度の、21.2Vでした。

f:id:har_amc:20170214203136j:plain





念の為、皆に習ってオシロで確認。

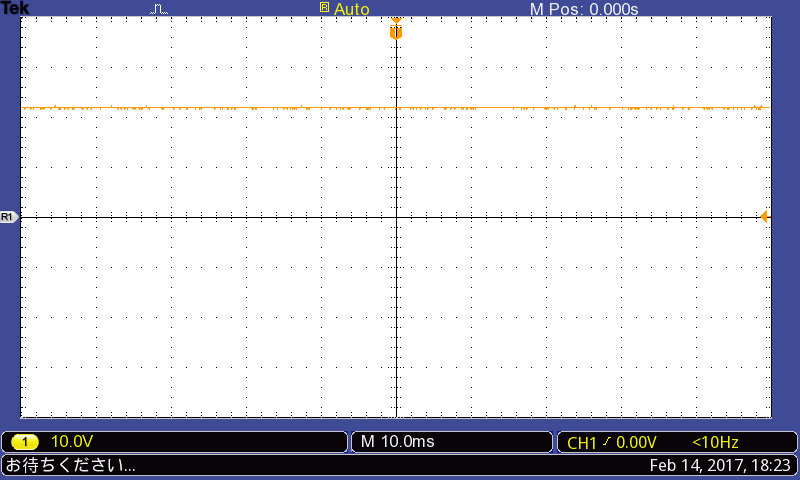

f:id:har_amc:20170214202827j:plain

おおよそ22Vで、波形もフジガヤさんと同じ感じです。



おそらく、無負荷状態での標準値?なのではないか??と思っています。サンプル数がたったの2つ(追記:3つ4つです。taka@さん、あやのすけさんも21V超の様です。)です。





しかし、あの銘板はいったい何を示している物なのか・・・?

※3A負荷の時に、15Vまで降下する電源なのだろうか?

  不思議でなりません。





*******追記・修正******



・初期のAC-ACアダプター(29-165)の出力18Vは、

Yaasan様ページ・あやの様ページを見直し、内容修正)

1.オシロ画像を見ると、25V(ピーク)程度で、テスターであたると実効値付近の17.58Vを表示している。これがAC-ACアダプターの出口の正解値。

※同じ信号でも、測定機器の違いで、表示している値が違います。

2.内部の全波整流・平滑回路を通すと電圧降下(1Vと仮定)して、16.58Vとなる。

3.16.58Vを、更に内部のDC/DC降圧コンバータで14V迄落として使用している。

と言う事です。



※以下は、実効値例と旧機器の参考資料としてとりあえず、残しておきます。

『交流17Vの実効値を考えると直流12Vとなります。(おおよその電圧表記です。全波整流回路が必要です。)  これは、古いTOMIXのシステム(緑箱等)で採用されていた電源構成です。』

TOMIXのAC17Vって実効値?ピーク値?もうワカラナイです。後でチェックします。

この問題は次の記事をどうぞ





・ 後期のAC-DCアダプター(29-169)はそのままの15Vで、当然機械の許容範囲なのでしょう。(これが、本来欲しかった仕様だと思います。)

この場合も、内部の全波整流・平滑回路を通すと電圧降下(1Vと仮定)して、14Vとなります。DC/DC降圧コンバータを通すまでも無く、14Vとして使うのでしょう。



・中期のAC-DCアダプター(29-168)については、直流21Vも機械的には許容範囲なのかな?一応動いているし。計算上実機には30V出力程度のトランスが入っている筈です。

仮に交流21V出力だったとすると実効値は(直流14.8V)となり、後期(29-169)の直流15Vの近似値となります。



初期型(DC換算で12V)に電源容量不足が有り、(DC15Vへ)リニューアルしようとして中期型を作成したが・・・、仕方なく後期型(DC15V)を作った。なんて事を考えてしまいます。こうでは無いですね。



ひょっとして、コンデンサが逝かれるのは、中期アダプター固有の現象だったり??するかも知れません。「2,200μF-25V」に21Vを印加するのは、流石に余裕が無いと思います。



******再追記******

DCC館様のページに、「実測19V印加」との記載がありました。これも中期型(21V)のアダプターを使っている様です。







******お手持ちのD101について******



以前私は、故障予防措置として「2,200μF-35V」に装換しています。(当時はこんな事になるとは思いもしませんでした。)

中期型の印加電圧の2倍には届きませんが、前期・後期型を使う場合に於いても、これ(相当品含む)に乗せ替えておく事をお勧めします。

また、運悪く既に故障してしまっている場合にも、アップグレード修理をお勧めします。



※↓↓のコメントに有るとおり、中期型アダプターを使っている方は、50V品に装換が良いですね。35V品に装換+別のDC15Vアダプターに変える事が、最良(Best)かも知れません。



***********************
